旋盤マシンにチャックを取り付ける方法は？

旋盤マシンにチャックを取り付けることは、機械加工操作のパフォーマンスと精度に直接影響する重要なプロセスです。評判の良い旋盤機のサプライヤーとして、私は多くの顧客が機器を稼働させてスムーズに稼働させるのを支援する機会がありました。このブログでは、旋盤マシンにチャックをインストールするステップバイステッププロセスをご覧ください。このタスクを安全かつ効果的に実行できるようにします。

事前インストール準備

インストールプロセスを開始する前に、必要なすべてのツールと材料を収集することが不可欠です。通常、レンチのセット、チャックキー、ダイヤルインジケータ（精度のアライメント用）、布のクリーニング、および潤滑剤が必要です。さらに、破片が旋盤やチャックに入るのを防ぐために、透明できれいなワークスペースがあることを確認してください。

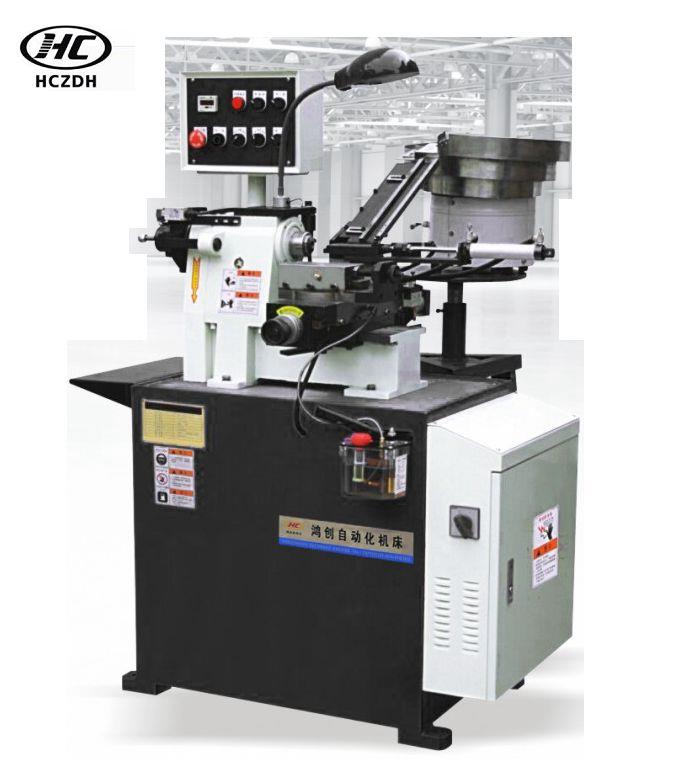

また、旋盤マシンに適したチャックを選択することも重要です。旋盤が異なると、スピンドルの鼻のサイズとテーパーが異なるため、特定の旋盤モデルと互換性のあるチャックを選択する必要があります。サプライヤーとして、私たちは、さまざまな種類の旋盤機に適した幅広いチャックを提供します。短い材料自動旋盤、ラインCNC旋盤マシンの長いバーフィーダー、 そして電動スピンドルスラントベッドCNC旋盤マシン。

ステップ1：スピンドルの鼻とチャックの取り付け面を掃除する

設置プロセスの最初のステップは、旋盤の紡錘体とチャックの取り付け面をきれいにすることです。汚れ、破片、または古い潤滑剤は、設置中に不整合または損傷を引き起こす可能性があります。きれいな布と適切な洗浄溶媒を使用して、両方の表面を徹底的に拭き取ります。

ニックやスクラッチなどの損傷の兆候については、スピンドルの鼻とチャックの取り付け面を調べてください。損害が見つかった場合は、インストールを進める前に対処することが重要です。軽度の損傷を修復することもありますが、より深刻な損傷には交換部品が必要になる場合があります。

ステップ2：潤滑剤の適用

表面がきれいで乾燥したら、高品質の潤滑剤の薄い層を紡錘の鼻とチャック取り付け面に塗ります。潤滑剤は、腐食を防ぎ、将来チャックの取り付けと除去を容易にします。スピンドルとチャックの材料に適した潤滑剤を使用してください。

ステップ3：スピンドルにチャックを取り付ける

チャックを慎重に持ち上げ、スピンドルの鼻に合わせます。チャックとスピンドルのキーウェイが適切に揃っていることを確認してください。チャックをスピンドルにゆっくり下げ、均等に座ることを確認します。

適切なレンチを使用して、取り付けボルトを締めます。手から始めます - チャックがスピンドルの中心にあることを確認するために、ボルトを締めます。次に、レンチを使用して、Criss -Crossパターンでボルトを徐々に締めます。これは、圧力分布の均一なことを確保するのに役立ち、チャックが不整合になるのを防ぎます。

ステップ4：アライメントの確認

チャックがマウントされた後、そのアラインメントを確認することが重要です。ダイヤルインジケーターを使用して、チャックジョーズのランアウトを測定します。ダイヤルインジケーターを旋盤ベッドに配置し、プローブをチャックジョーに対して配置します。チャックを手でゆっくりと回転させ、ダイヤルインジケーターの測定値を観察します。

ランアウトは、旋盤マシンの許容範囲内である必要があります。ランアウトが高すぎる場合は、取り付けボルトをわずかに緩め、チャックの位置を調整する必要がある場合があります。次に、ボルトを回復し、アライメントを再確認します。

ステップ5：チャックのテスト

アラインメントが満足のいくものになったら、チャックをテストする時が来ました。テストの材料をチャックに挿入し、チャックキーを使用してジョーを締めます。素材が安全に所定の位置に保持されていることを確認してください。

低速で旋盤機をオンにし、チャックの動作を観察します。異常な振動、ノイズ、または動きを確認してください。すべてが正常に見える場合は、徐々に速度を上げ、チャックのパフォーマンスを監視し続けます。

安全上の注意

インストールプロセス全体を通して、すべての安全上の注意事項に従うことが重要です。安全メガネや手袋などの適切な個人用保護具を着用してください。インストールを開始する前に、旋盤マシンがオフになってプラグを解除していることを確認してください。

インストール中に部品を強制しないでください。抵抗に遭遇した場合は、停止して、不整合やその他の問題を確認してください。特定の安全ガイドラインについては、旋盤マシンに関するメーカーの指示とチャックを必ず参照してください。

トラブルシューティング

チャックの設置または操作中に問題が発生した場合、いくつかの一般的な問題と解決策があります。

• チャックは適切に取り付けられません：これは、キーウェイの不発源または破損した取り付け面が原因である可能性があります。アライメントを確認し、必要に応じて表面を清掃または修復します。
• 高いランアウト：前述のように、高いランアウトは不整合によって引き起こされる可能性があります。取り付けボルトを緩め、チャックの位置を調整し、ボルトを再試合します。
• チャックジョーズは適切に締められません：これは、顎の摩耗または損傷によるものかもしれません。必要に応じて、ジョーを検査し、それらを交換してください。

結論

旋盤マシンにチャックを取り付けることは、細部と適切なテクニックに注意を払う必要があるプロセスです。このブログで概説されている手順に従って、旋盤マシンのインストールと最適なパフォーマンスを成功させることができます。

旋盤のマシンサプライヤーとして、私たちはお客様に高品質の製品と専門家のアドバイスを提供することに取り組んでいます。旋盤機にチャックを設置することについて質問がある場合、またはお客様のニーズに合ったチャックを選択するための支援が必要な場合は、お気軽にお問い合わせください。機械加工の要件をお手伝いできることを楽しみにしています。

参照

• Lathe Machineメーカーが提供する「Lathe Machine Operation Manual」。
• チャックメーカーが提供する「チャックインストールガイド」。
