機能
リニアガイドレールとフラットベッド設計により、正確で信頼性の高い加工が保証されます。

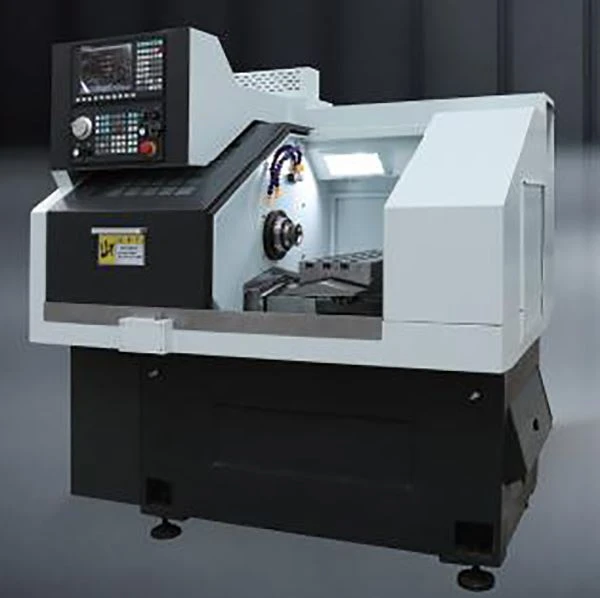

MCK0640 CNC 旋盤は、リニアガイドレールと一体型フラットベッド構造を採用し、優れた剛性と精度保持を実現します。強力な加工能力を誇り、あらゆる回転部品の加工に対応します。 X 軸と Z 軸は、スピンドルの動的速度 100- rpm、最大回転直径 380 mm、バーの最大貫通穴直径 40 mm により、効率的な動きと正確な伝達を実現します。
製品パラメータ
| プロジェクト | 名前 | MCK0640 |
| 処理能力 | ベッド上最大揺動径 | Φ380mm |
| キャリッジ上の最大揺動径 | Φ150mm | |
| 最大ワーク長さ | / | |
| 棒材貫通穴の最大直径- | Φ40mm | |
| X/Z軸移動 | X-軸の有効移動量 | 600mm（直径測定） |
| Z-軸の有効移動量 | 300mm | |
| X/Y/Z軸早送り速度 | 15/25mm/分 | |
| X/Z軸リニアガイド仕様 | 25/30 | |
| X/Z軸ボールネジ径/ピッチ | 2508/2508 | |
| X/Y/Z軸サーボモーター | 4Nm/4Nm/4Nm | |
| 主軸 | スピンドルノーズタイプ | A2-5 |
| スピンドル貫通穴の直径- | Φ48mm | |
| 最高主軸速度 | 電動スピンドル 100-4500 rpm (オプション) | |
| 機械的スピンドル速度: 100-3000 rpm | ||
| スピンドルモーター出力 | 7.5kw | |
| チャック・ロータリシリンダ仕様 | 40 ジョーチャック 646 | |
| 心押し台 | 心押台スリーブ仕様 | / |
| 心押し台のスリーブ移動量 | / | |
| 心押し台送り方式 | / | |
| 切削工具 | ツールホルダー仕様 | Φ20×20mm |
| ボーリングバー仕様 | Φ20mm | |
| ツールタレット（ツール位置） | 工具の配置 | |
| その他の仕様 | マシンベッド構造タイプ | リニアガイド全体フラットベッド |
| 外形寸法 | 長さ * 幅 * 高さ | 1630*1150*1650 |
| 機械重量 | 約1800kg |
標準付属品
| 1. 新世代CNCシステム | 5. 油圧心押し台 | 9. 照明システム |
| 2. 油圧シリンダー | 6. 油圧システム | 10. 警告灯 |
| 3. 油圧チャック | 7. 冷却システム | 11. 付属ツール |
| 4. サーボ油圧リフティング電動工具タレット | 8. 自動潤滑システム | 12. 取扱説明書 |
オプションのアクセサリ
| 1. 自動スクリーン印刷機 | 2. トラス-型ロボットアームの自動化 | |
上記の例は、考えられるすべてのオプションを示しているわけではありません。顧客のニーズに基づいてカスタマイズが可能です。
コアコンポーネント
斜めトラックレールカッター
